氣浮機結構
編輯：氣浮機廠家中僑啟迪 來自：http://m.xixuexiulian.cn /日期：2019-11-21 11:38 | 人氣：
一、氣浮機結構組成

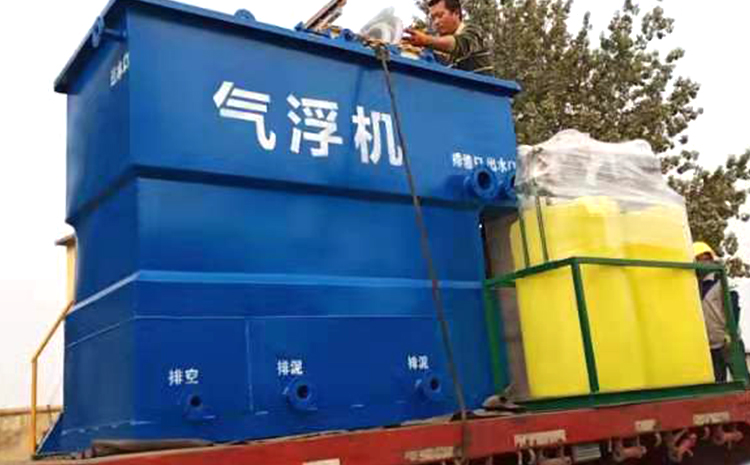

1）氣浮機主體
主要部件由溶氣泵、空壓機、溶氣罐、長方形箱體、氣浮系統、刮泥系統等組成。 溶氣罐產生溶氣水，通過釋放器減壓釋放到待處理的水中。溶解在水中的空氣從水中釋放出來，形成20-40um的微小細泡，微氣泡同污水中的懸浮物結合，使懸浮物比重小于水，并逐漸浮到水面形成浮渣。水面上備有刮板系統，將浮渣刮入污泥池。清水從下部經溢流槽進入清水池。
2）溶氣系統
主要有溶氣罐、空氣壓縮機、高壓泵組成。溶氣罐是系統中關鍵的部分，它是一個密閉耐壓鋼罐，其作用就是實現水和空氣的充分接觸，加速空氣溶解，加速空氣和水體的擴散、傳質過程，提高溶氣效率。
3）加藥裝置（根據具體要求選配）：
用以投加絮凝劑、助凝劑，以便氣浮機更好的發揮其絮凝效果，加藥裝置主要由藥桶、攪拌機、計量泵三部分組成。
二、氣浮機結構機理
氣浮機結構與原理：污水通過水泵或自流至氣浮機，并加入適當?shù)男跄齽┠郏瑴u凹曝氣機是利用空氣輸送管底部散氣葉輪的高速轉動在水中形成一個真空區，液面上的空氣被吸入水中，微氣泡隨之產生，并螺旋型上升到上面，空氣中的氧氣也隨著進入了水中。
由于氣水混合物和液體之間壓力不平衡，產生了一個垂直向上的浮力，將纖維懸浮物帶到液面。上浮過程中，微氣泡會附著到懸浮物上，到達液面后懸浮物便依靠這些氣泡支撐維持在液面，并通過呈現輻射狀的氣流推力來清除。
浮在水面上的懸浮物連續地被刮泥機清除，刮泥機沿著整個液面運動，并將懸浮物從氣浮槽的進口端推到出口端，通過傾斜的金屬板落入污泥槽，將所收集的污泥送入污泥池，同時設計有沉淀椎體，用來沉淀收集污水中可下沉SS，采用間歇性排放至污泥池，污泥池收集所有上浮和沉淀污泥，然后到污泥壓濾機進行污泥干化處理。凈化后污水在排放前先經金屬下方的出口進入溢流槽，溢流用來控制氣浮槽的水位，以確保槽中的液體不會流入污泥排放管道內。
